Nowoczesne szafy rack 19” stanowią dziś podstawę infrastruktury wielu stanowisk testowych, pomiarowych i symulacyjnych. Integrują w jednym miejscu zasilanie, aparaturę kontrolno-pomiarową, systemy sterowania oraz elementy bezpieczeństwa. W środowiskach przemysłowych i laboratoryjnych pełnią nie tylko funkcję mechaniczną, ale stają się kluczowym elementem odpowiedzialnym za stabilność, bezpieczeństwo i ciągłość pracy całego układu. Właściwe zaprojektowanie systemu zasilania i zabezpieczeń w szafie rack ma bezpośredni wpływ na niezawodność testów, czas uruchomienia stanowiska oraz zgodność z obowiązującymi normami.
Wyzwania w zasilaniu środowisk testowych
Projektowanie i obsługa nowoczesnych stanowisk testowych, pomiarowych oraz symulacyjnych (HIL – Hardware-in-the-loop) wiąże się z szeregiem sprzecznych wymagań. Inżynierowie budujący szafy rackowe 19” stają przed koniecznością pogodzenia wysokiej gęstości mocy – często wymagającej zasilania trójfazowego o natężeniu 32 A lub 63 A – z rygorystycznymi normami bezpieczeństwa maszynowego. Kluczowym problemem jest zapewnienie niezawodnego odłączenia zasilania w sytuacjach awaryjnych (Emergency Stop), co tradycyjnie wymaga skomplikowanej integracji oddzielnych komponentów: wyłączników głównych, przekaźników bezpieczeństwa, styczników oraz jednostek dystrybucji zasilania (PDU).
Klienci poszukują rozwiązań, które eliminują ryzyko błędów montażowych, skracają czas wdrożenia i zapewniają zgodność z normami takimi jak EN 60204-1. W odpowiedzi na te kluczowe wymagania powstał system nVent Schroff Rack Safety Plus (RSP) – zintegrowana jednostka zasilająca, która łączy funkcje dystrybucji energii z certyfikowanym systemem bezpieczeństwa.
System Rack Safety Plus nVent SCHROFF jest dostępny do zakupu oraz konfiguracji w ofercie ELTRON.

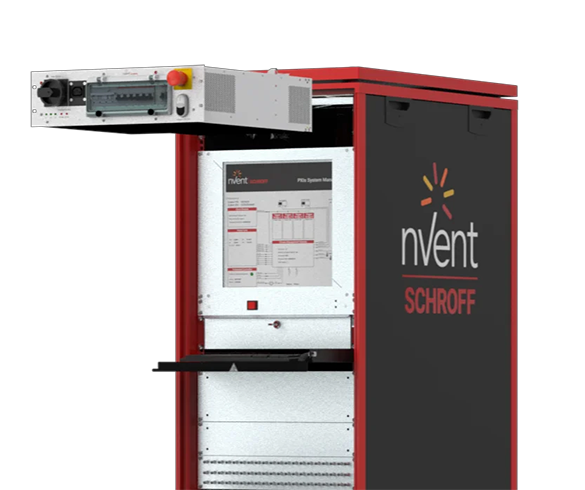

Rack Safety Plus to inteligentne PDU w formacie 19", pełniące funkcję centralnego wyłącznika zasilania z wbudowanym systemem zatrzymania awaryjnego. Urządzenie zostało zaprojektowane, aby zaspokoić potrzeby klientów w zakresie bezpiecznego zasilania urządzeń elektrycznych i elektronicznych w środowiskach przemysłowych oraz laboratoriach.
Najważniejszą cechą systemu z punktu widzenia ochrony użytkownika jest zintegrowany przycisk bezpieczeństwa. Jego naciśnięcie powoduje natychmiastowe odłączenie zasilania od wszystkich wyjść AC i DC (z wyjątkiem wydzielonych gniazd serwisowych). Układ oparty jest na redundantnym przekaźniku bezpieczeństwa z funkcją autodiagnostyki, co zapobiega ponownemu załączeniu w przypadku awarii styków. System posiada czerwoną diodę ERROR, która sygnalizuje awarię (sklejenie) styczników mocy.
Rozwiązania standardowe i wsparcie projektowe
System Rack Safety Plus nVent Schroff oferuje unikalną elastyczność, pozwalającą na dopasowanie do niemal każdego układu testowego. Aby ułatwić proces doboru właściwego rozwiązania, producent przyjął dwutorowe podejście do doboru urządzenia.
W praktyce, w ELTRON możliwe jest zarówno szybkie zamówienie wersji standardowych, jak i przygotowanie konfiguracji indywidualnej dopasowanej do konkretnego stanowiska.
Współpraca na tym etapie pozwala na precyzyjne określenie:
Parametry techniczne
System Rack Safety Plus od nVent Schroff charakteryzuje się wysoką skalowalnością prądową. Najnowsze wersje obsługują prądy rzędu 32 A i 63 A (3-fazy), co wymagało zastosowania obudowy o wysokości 4 U dla najwyższych mocy, podczas gdy standardowe wersje (do 32 A) mieszczą się w 3 U.
Poniższa tabela przedstawia kluczowe parametry techniczne oraz spełniane normy:
| Parametr | Szczegóły techniczne |
|---|---|
| Zasilanie wejściowe | • 1-fazowe: 230 V AC (16 A) • 3-fazowe: 400 V AC (16 A, 32 A, 63 A) |
| Wysokość obudowy | • 3 U (wersje do 32 A) - głębokość 547 mm • 4 U (wersja 63 A) - głębokość 466 mm |
| Wyjścia AC (Switched) | IEC 60320 (C13, C19 – opcja z blokadą), Schuko (Typ F), złącza przemysłowe IEC 60309 |
| Wyjścia DC (Opcja) | Zintegrowane zasilacze: • 24 V DC (350 W) • 5 V DC (32,5W) / 12 V DC (54 W) - dostępne na panelu tylnym |
| Bezpieczeństwo (E-Stop) | Zintegrowany przycisk na froncie + złącze dla zewnętrznych wyłączników, zawiera bezpotencjałowy styk przekaźnika statusu (Emergency Status) |
| Zgodność z normami (Bezpieczeństwo) | • EN 60947-5-1 (Aparatura rozdzielcza i sterownicza niskonapięciowa) • EN 60204-1 (Bezpieczeństwo maszyn – wyposażenie elektryczne maszyn) |
| Zgodność z normami (Ogólne) | • DIN EN 61010-1 (Wymagania bezpieczeństwa dot. elektrycznych przyrządów pomiarowych) • Certyfikacja CE oraz UL |
| Ochrona obwodów | Wyłączniki nadprądowe (charakterystyka C) dla każdego toru. Opcjonalnie: RCD (30 mA), Ogranicznik przepięć (Typ 2), Filtr EMC. |
Ochrona urządzeń i jakość energii
Poza bezpieczeństwem samego operatora, system Rack Safety Plus dba o trwałość podłączonego sprzętu. System oferuje opcjonalny ogranicznik prądu rozruchowego (Inrush Current Limiter) dla wersji 16 A, który chroni przed zadziałaniem bezpieczników przy włączaniu urządzeń o charakterze pojemnościowym (zaprojektowany specjalnie pod obciążenia pojemnościowe do 6000 µF, co jest kluczowe przy dużej liczbie zasilaczy impulsowych w szafie). Dodatkowo, gniazda „Service” (nieodłączane przez E-Stop) pozwalają na podtrzymanie zasilania dla krytycznych sterowników lub komputerów PC, które muszą pracować ciągle. Mogą też służyć do zasilania oświetlenia szafy lub laptopa serwisowego. Rack Safety Plus nVent Schroff to kompleksowe rozwiązanie typu „wszystko w jednym”, które zdejmuje z inżynierów ciężar projektowania układów zasilania i bezpieczeństwa.
Dzięki dostępności w krótkim czasie modeli katalogowych realizowanych w standardowych zamówieniach oraz rozwiązań customizowanych oferowanych i konfigurowanych dla klientów bezpośrednio przez zespół inżynierów ELTRON, system ten jest idealnym wyborem dla każdego stanowiska pomiarowego, gwarantując zgodność z normami europejskimi i globalnymi.
