Komputer pokładowy w pociągu, serwer w centrum danych, aparatura pomiarowa w laboratorium czy system sterowania w elektrowni jądrowej – każde z tych urządzeń potrzebuje czegoś więcej niż płytki drukowanej i kabli. Potrzebuje konstrukcji, która utrzyma je na miejscu, ochroni przed wstrząsem i przegrzaniem, a w razie awarii pozwoli w kilka minut wymienić uszkodzony moduł bez rozkręcania całego urządzenia. Tym zajmuje się nVent Schroff – marka, która od ponad 65 lat nie produkuje elektroniki, ale buduje dla niej dom.
ELTRON – Twój partner w automatyce, elektronice i elektrotechnice przemysłowej
ELTRON działa na polskim rynku od ponad 30 lat, z czego ponad 20 lat jako autoryzowany dystrybutor nVent Schroff. To jednak nie jest zwykła sprzedaż komponentów z katalogu. W ELTRONIE pracują inżynierowie, którzy wspólnie z działami R&D klientów dobierają rozwiązania szyte na miarę, a gdy katalogowa wersja nie pasuje – pomagają ją dostosować, tworząc customizowany produkt. Taka współpraca ma sens tym bardziej, że sam Schroff od lat specjalizuje się w rozwiązaniach projektowanych pod indywidualne wymagania, a nie tylko w sprzedaży gotowych elementów. W praktyce klient ma po swojej stronie nie tylko handlowca, ale zespół, który rozumie, dlaczego dana szafa, subrack czy system chłodzenia ma akurat takie, a nie inne parametry.
Szafa jako punkt wyjścia
Podstawę portfolio nVent SCHROFF stanowią szafy 19”, w tym modele z serii Varistar CP w wersji stalowej, dostępne w klasach ochrony od IP20 do IP55 oraz z ekranowaniem EMC. Ta sama konstrukcja występuje w wariantach dla kolei (norma EN 50155), wojska (normy: MIL-S-901E; MIL-STD-461G; MIL-STD-810E; MIL-STD-167), stref sejsmicznych (Bellcore Zone 4) i serwerowni.
Aluminiowa szafa Novastar jest przeznaczona przede wszystkim do laboratoriów i stanowisk pomiarowych, gdzie istotne są łatwy dostęp i mobilność. Do zastosowań zewnętrznych (telekomunikacja, energetyka, kolej) przeznaczone są odrębne szafy jedno- i dwuścienne, a do montażu na ścianie przy torach – rodzina SRW, certyfikowana wg EN 50125-3 i odporna na warunki atmosferyczne (IP66).
Wnętrze szafy: kompatybilne elementy
Sama szafa to tylko obudowa zewnętrzna. Elektronika w jej wnętrzu jest montowana w subrackach i obudowach 19-calowych zaprojektowanych tak, żeby komponenty różnych producentów pasowały do tej samej ramy (dzięki normom IEC 60297 i IEEE 1101). W praktyce oznacza to, że karta elektroniczna jednego producenta zmieści się w obudowie innego.
Rodzina EuropacPRO odpowiada za subracki, natomiast MultipacPRO i Interscale – za obudowy montowane w racku. Z kolei Inpac i RatiopacPRO – dostępne także w wersjach biurkowych – pozwalają wyjąć to samo urządzenie z szafy i postawić na biurku inżyniera do testów. Panele czołowe i moduły wtykowe z uchwytami to elementy, z którymi użytkownik ma bezpośredni kontakt – mogą być indywidualnie dopasowane i wyposażone w ekranowanie ograniczające wpływ zakłóceń elektromagnetycznych.
Standardy zamiast zamkniętych rozwiązań

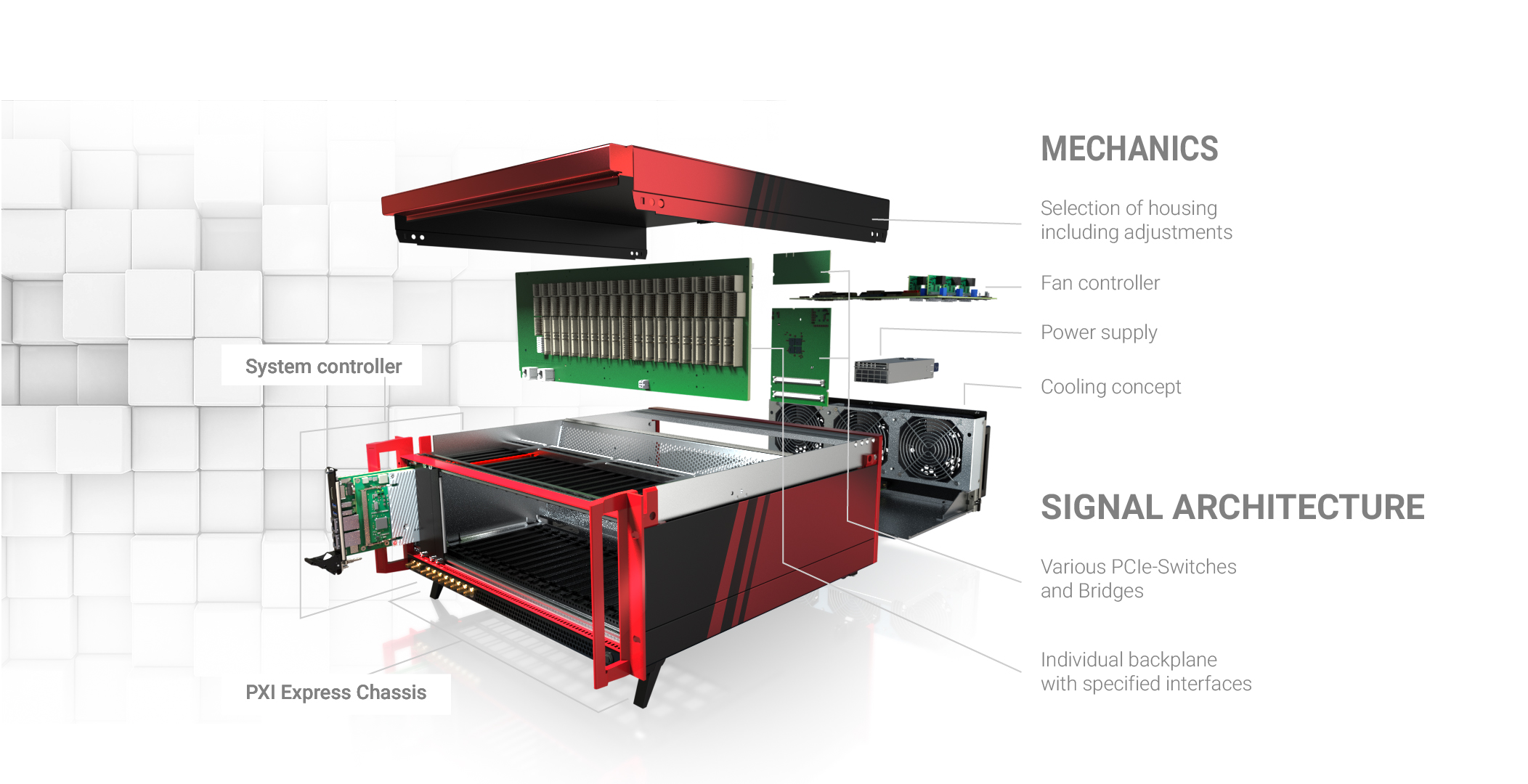

W systemach embedded (CompactPCI, VPX, MicroTCA, VME, PXI) chodzi o coś więcej niż nazwy magistral – znaczenie mają wspólne standardy konstrukcyjne. To gwarancja, że kartę procesorową jednego producenta da się połączyć z kartą wejść-wyjść innego, a cały system przetrwa wiele lat serwisowania bez utraty kompatybilności. W zastosowaniach wojskowych i lotniczych ma to dodatkowe znaczenie – standard OpenVPX i zgodność z wytycznymi SOSA oznaczają, że system zbudowany dziś da się rozbudować za dekadę, bez projektowania od zera.
Zarządzanie temperaturą elektroniki
Każdy układ elektroniczny wytwarza ciepło, a jego nadmiar to jedna z głównych przyczyn awarii. Aby temu przeciwdziałać, nVent SCHROFF oferuje rozwiązania obejmujące kilka metod odprowadzania ciepła: od klasycznych wentylatorów i klimatyzatorów szafowych, przez chłodzenie kondukcyjne (ciepło odprowadzane bezpośrednio przez metalową ramę karty, bez wentylatorów – kluczowe w zapylonych lub hermetycznych obudowach), po moduły cieczowe Liquid Flow Through zgodne z VITA 48.4, stosowane tam, gdzie gęstość mocy jest tak duża, że chłodzenie powietrzem jest niewystarczające.
Gdy klasyczna klimatyzacja szafowa nie zapewnia odpowiedniej wydajności, stosuje się wymienniki powietrze-ciecz montowane na trzech różnych poziomach instalacji. LHX to wymiennik instalowany bezpośrednio w szafie 19” (moduł 4U lub 6U) – chłodzi powietrze tuż przy elektronice i jest dostępny w wersjach o mocy od 5 do 10 kW. RackChiller RDHX PRO montuje się z tyłu szafy jako drzwi zintegrowane z wymiennikiem ciepła – wersja pasywna, bez wentylatorów i przy niemal zerowym zużyciu energii, odprowadza do 68 kW przy zasilaniu wodą o temperaturze 14°C (44 kW przy 24°C). RackChiller In-Row 45 to z kolei zamknięty system chłodzenia montowany z boku szafy (side-by-side).
Zasilanie i systemy bezpieczeństwa
Zasilanie w szafie zaczyna się od listew PDU, których funkcjonalność zależy od wybranego modelu. Podstawowe wersje (Basic PDU) to proste rozdzielenie zasilania na gniazda z zabezpieczeniem nadprądowym – bez elektroniki i bez zdalnego dostępu. Bardziej zaawansowane modele PDU są wyposażone w wyświetlacz, umożliwiają pomiar prądu i napięcia dla każdego gniazda, a także zdalne włączanie i wyłączanie poszczególnych urządzeń za pośrednictwem sieci Ethernet. Oferują również funkcję load balancing (rozkładanie obciążenia między fazami). W większych instalacjach jednostki te łączy się w sieć zarządzaną centralnie – do 64 PDU jednocześnie – co pozwala wyłączyć zasilanie konkretnego urządzenia w konkretnej szafie z jednego panelu, bez chodzenia po serwerowni.
Odrębna kategoria to RackSafety Plus – 19”, 3U jednostka zasilająca z fizycznym przyciskiem bezpieczeństwa, zaprojektowana z myślą o stanowiskach pomiarowych i testowych. Obsługuje zasilanie urządzeń napięciem 400 V 3-fazowym lub 230 V, ma zabezpieczenie nadprądowe, a funkcja wyłącznika awaryjnego spełnia wymagania norm EN 60947-5-1 i EN 60204-1. W sytuacji awaryjnej jedno naciśnięcie przycisku odłącza zasilanie całego stanowiska.
W infrastrukturze wykorzystującej zasilanie prądem stałym (telekomunikacja, centra danych zasilane napięciem −48 VDC, edge computing) stosuje się jednostki DCDU, które rozdzielają do 250 A przy napięciu 48 VDC. Są one wyposażone w wymienne pod napięciem (hot-swap) wyłączniki z precyzyjnym pomiarem energii i mocy na poziomie każdego urządzenia, co pozwala rozliczać zużycie prądu równie dokładnie jak licznik u operatora.
Obszary zastosowań rozwiązań nVent SCHROFF
Zakres zastosowań rozwiązań nVent SCHROFF jest szeroki, bo problem bezpiecznej integracji, ochrony, zasilania i chłodzenia elektroniki jest uniwersalny:
Coraz częściej rozwiązania te znajdują również zastosowanie w systemach sterowania komputerów kwantowych, gdzie wymagania dotyczące stabilności mechanicznej i termicznej są szczególnie rygorystyczne.
Rozwiązania nVent Schroff w ELTRON – kompletna infrastruktura dla elektroniki
Nowoczesna infrastruktura elektroniczna to znacznie więcej niż sama szafa rackowa. O niezawodności całego systemu decyduje współpraca obudów, subracków, systemów chłodzenia i zasilania oraz wykorzystanie komponentów zgodnych z obowiązującymi standardami branżowymi. Rozwiązania nVent SCHROFF ułatwiają projektowanie, modernizację i wieloletnią eksploatację systemów, zapewniając spójność infrastruktury oraz zgodność z normami.
Dzięki bezpośredniej współpracy z nVent SCHROFF ELTRON oferuje nie tylko produkty katalogowe, ale również wsparcie w konfiguracji i modyfikacji obudów, takich jak otworowanie, malowanie czy oznaczenia, dopasowane do konkretnych projektów. W praktyce oznacza to realne wsparcie inżynierskie na etapie projektowania i wdrażania systemów elektronicznych i IT.
Sprawdź ofertę nVent SCHROFF w ELTRON i wybierz komponenty zgodne z wymaganiami swojej infrastruktury. Jeśli projekt wymaga indywidualnego podejścia, skontaktuj się z zespołem ELTRON – eksperci pomogą dobrać konfigurację oraz rozwiązania najlepiej dopasowane do wymagań technicznych Twojej aplikacji.
Zobacz także
W ramach wieloletniej współpracy ELTRON i nVent Schroff publikujemy również artykuły techniczne oraz informacje dotyczące rozwoju oferty i zmian produktowych. Zachęcamy do zapoznania się z dodatkowymi materiałami:
Artykuły te rozwijają zagadnienia związane z rozwiązaniami systemowymi nVent Schroff w obszarze automatyki przemysłowej, infrastruktury IT oraz aplikacji specjalnych.
