W tym artykule pokazujemy, jak dopasować zasilacz na szynę DIN do rzeczywistych warunków pracy. Omawiamy dobór mocy, wymagania dotyczące napięcia oraz funkcje zabezpieczające. Wyjaśniamy też, dlaczego zasilacze Mean Well na szynę DIN sprawdzają się w szafach sterowniczych, w których liczą się stabilne napięcie, odpowiedni zapas mocy i ochrona dopasowana do obciążeń przemysłowych.
Jaką rolę pełni zasilacz na szynę DIN w szafie sterowniczej?
Zasilacz na szynę DIN w szafie sterowniczej przekształca napięcie sieciowe AC w stabilne napięcie wyjściowe DC – najczęściej 24 V – którym zasilane są sterowniki PLC, czujniki, przekaźniki, panele HMI, moduły komunikacyjne, konwertery sygnałów oraz urządzenia bezpieczeństwa.
W praktyce o jakości zasilacza nie decyduje jednak samo to, czy działa poprawnie przy uruchomieniu. Ważniejsze jest, jak zachowuje się pod obciążeniem. Gdy napięcie wyjściowe spada albo urządzenie pracuje powyżej swojej mocy znamionowej, skutki widać w działaniu systemu: pojawiają się okresowe błędy PLC, niestabilne sygnały z czujników, problemy z komunikacją lub zatrzymania maszyn bez oczywistej przyczyny.
Istotna jest też sama konstrukcja montażowa. Format DIN-rail ułatwia praktyczną organizację szafy – zasilacz można zamontować bezpośrednio obok wyłączników, zacisków i sterowników. Dzięki temu prościej zorganizować szafę, a późniejszy serwis lub rozbudowa instalacji są znacznie wygodniejsze.
Jak obliczyć wymaganą moc zasilacza na szynę DIN?
Aby obliczyć wymaganą moc zasilacza na szynę DIN, zsumuj zapotrzebowanie prądowe wszystkich urządzeń w szafie, a następnie dodaj realistyczny zapas mocy, uwzględniający warunki, w których zasilacz będzie pracował. Celem nie jest wybór urządzenia, które wygląda dobrze tylko „na papierze”, ale takiego, które poradzi sobie ze wszystkimi podłączonymi obciążeniami podczas normalnej pracy.
Krok 1: Zsumuj prąd wszystkich podłączonych urządzeń
Wypisz każde urządzenie zasilane z wyjścia DC i sprawdź jego prąd znamionowy w karcie katalogowej albo na tabliczce znamionowej. Uwzględnij oczywiste odbiorniki, ale nie pomijaj mniejszych elementów, takich jak konwertery sygnałów, moduły bezpieczeństwa czy kontrolki sygnalizacyjne – to właśnie one często przesądzają o tym, czy zasilacz poradzi sobie z obciążeniem.
Wzór: wymagana moc [W] = napięcie wyjściowe [V] × całkowity prąd obciążenia [A]
Przykład: jeśli wszystkie podłączone urządzenia pobierają łącznie 5 A z zasilacza 24 V DC, wymagana moc wynosi 120 W.
Krok 2: Dodaj zapas bezpieczeństwa dla rzeczywistych warunków pracy
Same dane o obciążeniu nie pokazują pełnego obrazu. Prądy rozruchowe, temperatura otoczenia, spadki napięcia i planowana rozbudowa systemu zmniejszają dostępny zapas. W większości szaf sterowniczych rozsądnym punktem wyjścia jest rezerwa na poziomie 20–30% powyżej obliczonego obciążenia ciągłego.
Dla wymaganej mocy, na przykład 120 W, dodaj 25% zapasu: 120 W × 1,25 = 150 W. Wynik oznacza, że zasilacz o mocy znamionowej 150 W będzie minimalnym rozsądnym wyborem.
W gorących lub słabo wentylowanych obudowach warto zwiększyć zapas nawet do 50%. W praktyce to właśnie temperatura najczęściej ogranicza rzeczywistą, użyteczną moc zasilacza. Sprawdź krzywą deratingu w karcie katalogowej – to ona wskazuje, czy znamionowa moc wyjściowa zasilacza utrzyma się w temperaturach, jakie może osiągnąć szafa.
Jakie napięcie wyjściowe wybrać: 12 V DC, 24 V DC czy inną wartość?
Wybierz takie napięcie wyjściowe, jakiego wymagają urządzenia podłączone do zasilacza. W szafach automatyki przemysłowej najczęściej stosuje się 24 V DC, ale przy konkretnych obciążeniach może być potrzebne 12 V DC, 48 V DC albo jeszcze inne napięcie.
Poniższa tabela pokazuje najczęściej spotykane rozwiązania:
| Napięcie wyjściowe / rozwiązanie | Typowe zastosowanie w szafie sterowniczej |
|---|---|
| 24 V DC | Standardowy wybór dla sterowników PLC, czujników, modułów I/O, przekaźników, urządzeń bezpieczeństwa, paneli HMI oraz przemysłowych komponentów komunikacyjnych. |
| 12 V DC | Stosowane w wybranych modułach elektronicznych, urządzeniach kontroli dostępu, małych systemach pomocniczych oraz niektórych obwodach związanych z LED. |
| 48 V DC | Wykorzystywane w telekomunikacji, systemach związanych z PoE, aplikacjach z podtrzymaniem bateryjnym oraz wybranych podsystemach energetycznych lub napędowych. |
| Dodatkowy konwerter DC/DC | Przydatny, gdy w jednej szafie znajdują się urządzenia o różnych wymaganiach napięciowych, na przykład główny zasilacz 24 V DC i lokalny podsystem 12 V DC. |
Aby skompensować spadki napięcia na długich przewodach, wiele zasilaczy na szynę DIN ma regulację potencjometrem. Dzięki temu możesz ustawić dokładnie takie napięcie wyjściowe, jakiego wymaga instalacja.
Jakie funkcje zabezpieczające są ważne w zasilaczu na szynę DIN?

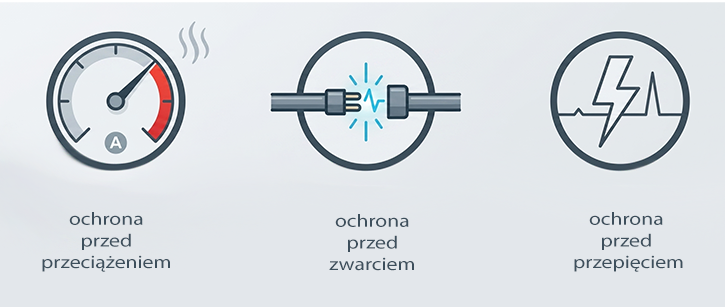

O tym, jak zasilacz na szynę DIN reaguje na nieprawidłowe warunki pracy, decydują przede wszystkim trzy funkcje zabezpieczające: ochrona przed przeciążeniem, ochrona przed zwarciem i ochrona przed przepięciem. Razem wpływają na to, czy awaria skończy się krótką przerwą w pracy, czy poważnym uszkodzeniem – oraz jak bezpiecznie można ponownie uruchomić szafę.
Ochrona przed przeciążeniem
Rozbudowa szafy, skoki prądu podczas rozruchu albo urządzenie, które zaczyna ulegać uszkodzeniu, mogą sprawić, że obciążenie przekroczy moc znamionową zasilacza. Ochrona przed przeciążeniem ogranicza ryzyko przegrzania, spadku napięcia i uszkodzenia komponentów. Dzięki temu sytuacja, którą da się jeszcze opanować, nie przeradza się w kosztowną awarię.
Ochrona przed zwarciem
Zwarcie w szafie sterowniczej może wynikać z błędu w okablowaniu, uszkodzonej izolacji, poluzowanego zacisku albo wadliwego urządzenia. Ochrona przed zwarciem pozwala zasilaczowi zareagować w bezpieczny sposób, bez przekształcania lokalnego problemu w awarię całej szafy – i bez niepotrzebnego utrudniania diagnostyki.
Ochrona przed przepięciem
Ochrona przed przepięciem zmniejsza ryzyko, że zbyt wysokie napięcie wyjściowe trafi do wrażliwych odbiorników. Ma to duże znaczenie, ponieważ sterowniki PLC, czujniki, moduły komunikacyjne i urządzenia pomiarowe mogą zostać uszkodzone, jeśli napięcie przekroczy ich dopuszczalny zakres wejściowy. W praktyce ta funkcja pomaga chronić układ sterowania wtedy, gdy zasilacz albo podłączony obwód zaczyna działać nieprawidłowo.
Jaką klasę ochronności i stopień IP powinien mieć zasilacz do szafy sterowniczej?
Dobór klasy ochronności i stopnia IP zaczyna się od jednego kluczowego rozróżnienia: w większości instalacji to szafa zapewnia główną ochronę przed środowiskiem zewnętrznym. Stopień IP obudowy określa odporność na pył, wodę i przypadkowy kontakt – i to właśnie on ma decydujące znaczenie, nie stopień IP samego zasilacza.
Szczelna obudowa ma jednak swoje ograniczenia. Szafa w klasie IP65 skutecznie chroni przed pyłem i wodą, ale jednocześnie zatrzymuje ciepło wewnątrz. Nawet dobrze zabezpieczona instalacja wymaga odpowiedniego przepływu powietrza, właściwych odstępów montażowych i zasilacza przystosowanego do pracy w przewidywanej temperaturze roboczej.
Klasa ochronności dotyczy innego obszaru. Odnosi się do bezpieczeństwa elektrycznego, a nie do warunków środowiskowych. Przed ostatecznym wyborem sprawdź, czy dany model wymaga podłączenia przewodu ochronnego, jakie ma wymagania dotyczące okablowania i czy jego certyfikaty bezpieczeństwa odpowiadają konkretnej aplikacji.
W zastosowaniach przemysłowych Mean Well zapewnia szeroki wybór zasilaczy na szynę DIN do szaf sterowniczych, obejmujący modele z zabezpieczeniami i certyfikatami potrzebnymi w większości typowych aplikacji.
Rola temperatury i wentylacji przy wyborze zasilacza
Temperatura wewnątrz szafy bezpośrednio wpływa na to, jaką moc zasilacz na szynę DIN może dostarczać w sposób ciągły. W gorących lub słabo wentylowanych obudowach może być konieczne obniżenie mocy znamionowej, czyli tzw. derating. Oznacza to, że zasilacz nie powinien pracować z pełną mocą, nawet jeśli jego parametry nominalne na to wskazują.
Zanim wybierzesz konkretny model, sprawdź w karcie katalogowej zakres temperatury pracy, krzywą deratingu, wymagane odstępy montażowe oraz zalecaną orientację montażu. W przypadku szczelnych albo ciasno zabudowanych szaf wybierz zasilacz z odpowiednim zapasem mocy i upewnij się, że ciepło będzie mogło wydostać się na zewnątrz.
Dlaczego warto wybrać zasilacze Mean Well na szynę DIN do szaf sterowniczych?
Dzięki katalogowi obejmującemu tysiące produktów, certyfikatom takim jak TÜV, UL, CSA i S MARK oraz procesowi produkcji opartemu na ISO 9001, Mean Well jest częstym wyborem do zastosowań w szafach sterowniczych. Inżynierowie zyskują szeroki wybór modeli, proste możliwości wymiany oraz pewność, że odpowiedni produkt będzie dostępny także wtedy, gdy przyjdzie czas na kolejną zmianę w szafie.

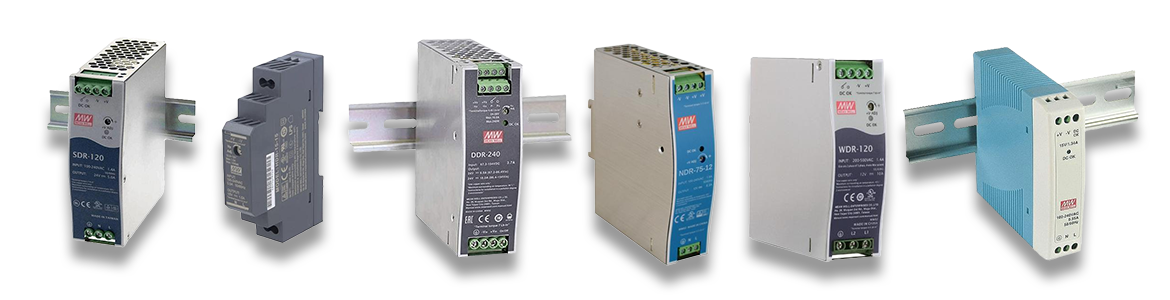

Mean Well oferuje kilka serii zasilaczy na szynę DIN, z których każda odpowiada na inne potrzeby:
- Seria HDR – smukła konstrukcja przeznaczona do szaf, w których miejsce montażowe jest ograniczone.
- Seria MDR – ekonomiczna i kompaktowa konstrukcja; dobrze sprawdza się w mniej wymagających aplikacjach.
- Seria SDR – standardowa konstrukcja przemysłowa o dobrej wydajności cieplnej, przeznaczona do pracy ciągłej.
- Seria DDR – modele z wejściem DC do systemów z podtrzymaniem bateryjnym lub zasilanych z magistrali DC.
- Seria NDR – większa gęstość mocy dla wymagających obciążeń w standardowych instalacjach szafowych.
- Seria WDR – szeroki zakres wejścia AC do szaf, w których napięcie sieciowe jest niestabilne albo zmienne.
Najczęstsze błędy przy wyborze zasilacza na szynę DIN
Najczęstsze błędy wynikają z doboru zasilacza wyłącznie na podstawie napięcia wyjściowego i mocy znamionowej. W praktyce model musi być dopasowany także do rzeczywistych warunków pracy w szafie, takich jak zachowanie podczas rozruchu czy długość okablowania.
Do typowych błędów należą:
- Pominięcie całkowitego prądu obciążenia może prowadzić do wyboru zasilacza o zbyt małej wydajności, a w efekcie do spadków napięcia, niestabilnej pracy urządzeń albo wyłączeń przeciążeniowych, gdy wszystkie odbiorniki w szafie pracują jednocześnie.
- Brak zapasu mocy sprawia, że szafa staje się wrażliwa na piki rozruchowe, późniejszą rozbudowę i chwilowe przeciążenia, nawet jeśli zasilacz wydaje się poprawnie dobrany w pierwszych obliczeniach.
- Nieuwzględnienie spadku napięcia może powodować, że czujniki, przekaźniki albo zdalne moduły otrzymują niższe napięcie niż wymagają. Problem nasila się zwłaszcza przy długich liniach DC lub zbyt małym przekroju przewodów.
- Zignorowanie deratingu może doprowadzić do przegrzewania się zasilacza albo utraty części mocy wyjściowej w gorącej, szczelnej lub mocno zagęszczonej szafie.
- Wybór wyłącznie na podstawie ceny może oznaczać brak potrzebnych funkcji zabezpieczających, niższą sprawność, nieodpowiednie certyfikaty bezpieczeństwa albo słabą dokumentację dla zespołów utrzymania ruchu.
- Wymiana uszkodzonego zasilacza bez ustalenia przyczyny awarii może doprowadzić do ponownego wystąpienia tego samego problemu, jeśli pierwotną przyczyną było przeciążenie, wysoka temperatura, słaba wentylacja albo błąd w okablowaniu.
